耐候鋼的正確使用方法你知道嗎？學會這兩招，提高耐候鋼使用壽命?。?/span>

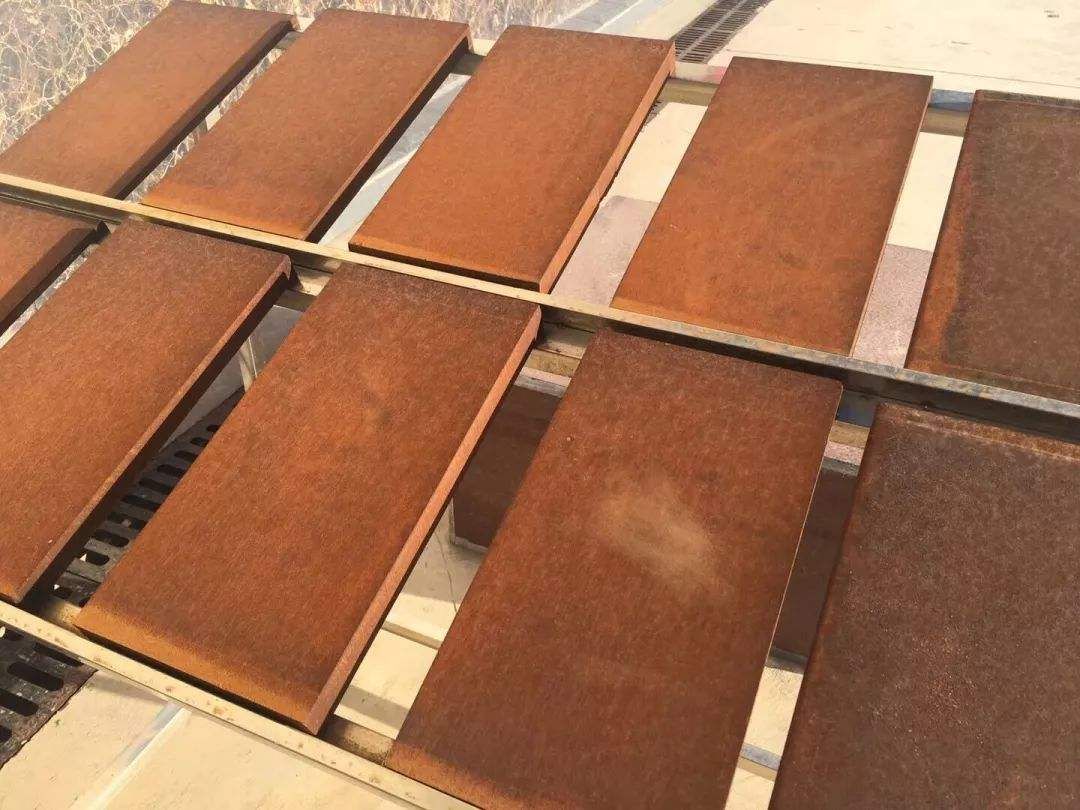

1、耐候鋼注意施工要點

（1）正確的施工姿勢：對于工件先安裝后生銹的情況，在進行立面生銹處理時，對于腐蝕劑會從上向下流的情況，應采取以下施工姿勢:從頂部開始逐漸減少直接噴灑劑量,到最底部基本不需要噴灑(由上面流下來的促銹劑發(fā)銹)，否則頂部容易出現(xiàn)不上銹,底部出現(xiàn)過度腐蝕。

（2）安裝與生銹的順序：通常為了整體效果更好，建議把耐候鋼板安裝后再進行發(fā)銹處理。一來避免發(fā)好的銹層在運輸和安裝過程中受到污染（如油污、手印等）或劃傷；二來安裝通常會使用焊接等方式，不但破壞原有的銹層，同時焊縫的地方也是沒有銹層覆蓋的，看起來會很不協(xié)調(diào)。

但如果耐候鋼工件形狀十分復雜，安裝好后很難進行生銹施工或者場地不允許施工的情況，可以考慮先發(fā)銹再安裝。但前提是發(fā)銹后要先進行固銹處理，這樣不用擔心受到污染，并且盡量使用扣件安裝或上螺絲安裝的方式，避免焊接產(chǎn)生新焊縫的問題。

（3）施工溫度：耐候鋼工件表面溫度過低（低于5度）和過高（超35度）、高溫暴曬都會對成銹效果造成不良影響，尤其是對固銹劑的涂裝，要避免在上述情況下施工。

（4）焊接點的腐蝕：焊接點的氧化速率必須和耐候鋼相同，這需要特殊的焊接材料和技術。普通焊條雖然也可以正常焊接耐候鋼板，且焊完不會有嚴重色差，但是焊縫的壽命會遠低于耐候鋼板的壽命，也可能因為焊縫的腐蝕速度過快產(chǎn)生銹水下流污染耐候鋼板。因此要注意選擇與耐候鋼化學成分相近且強度韌性匹配的專用焊條。

（5）積水腐蝕：注意，耐候鋼并不是不銹鋼，如果耐候鋼的低凹處有積水，該處的腐蝕速率將變快，施工時必須要注意做好排水。

（6）富鹽空氣環(huán)境：耐候鋼對富鹽空氣環(huán)境較敏感，在這樣的環(huán)境中，表層保護膜可能阻止不了內(nèi)部的進一步氧化。

2、耐候鋼注意事項

（1）首先你需要知道的就是耐候鋼并非不腐蝕，而是腐蝕較慢，高品質(zhì)的耐候鋼壽命是普通鋼的8倍（單面年腐蝕率為0.097mm），設計時需考慮少許的厚度腐蝕余量。

（2）注意使用場地的自然條件。室內(nèi)室外、內(nèi)陸沿海，不同地區(qū)的不同位置空氣中的鹽分含量和空氣濕度、日照、建筑造型和朝向等都會影響耐候鋼的銹層生長速度和銹層成分，因而或多或少會呈現(xiàn)出不均勻的生銹狀態(tài)。對顏色有均勻要求的要注意下水口的設置，和整個工件采光采水的均勻性。

（3）避免積水。處于水環(huán)境下其銹層易分層腐蝕，要注意耐候鋼底部附近的排水設計。例如若是用耐候鋼做種植池，設計時要注意填土高度和內(nèi)部排水通道，避免下雨時泥水涌出污染腐蝕鋼材。

（4）耐候鋼的樣板顏色參考性不大。因為在一般自然環(huán)境下從全新鋼板到生成具有穩(wěn)定致密的銹紅色保護層需要6個月到1年的時間（用促銹劑情況下），對于部分干燥地區(qū)或者室內(nèi)還可能更長。而且即使要生成簡單的均勻銹黃色，也需要1個月左右。在這個過程中，構件的顏色從亮黃色、土黃色、橘黃色、橘紅色、紅褐色、褐色之間逐漸過渡。因此，設計耐候鋼景觀時,應該以最后一個顏色來進行設計,并和甲方溝通清楚初期會經(jīng)歷的顏色變化。

3、辨別真假耐候鋼

      要辨別耐候鋼的真假首先要了解耐候鋼和普通鋼的成銹過程，以下兩張表格能清晰反映出兩種鋼材的區(qū)別。

由表可知，普通鋼和耐候鋼成銹的樣子在起銹后6個月內(nèi)，差別并不明顯，原因是6個月以前，耐候鋼致密的保護銹層還沒有真正長成。所以在前期很難用肉眼區(qū)分耐候鋼的真假，這也是市場上出現(xiàn)魚目混珠現(xiàn)象的重要原因。

綜上，前期普通觀察無法識別耐候鋼真假，可采取以下方法進行檢測。

耐候鋼真假建材方法：

第一：抽樣檢測耐候鋼板，把樣板分成兩半，一半用打磨機或沙紙破壞原有銹面，然后進行淋水觀察。因為真正的耐候鋼板是鋼板本身的材質(zhì)優(yōu)秀，所以即使打掉了一層，里面仍會自然長出好的銹面。

第二：交給第三方檢測機構，通過光譜檢測，化驗Cu（銅）、Ni（鎳）、Cr（鉻）等幾個貴金屬元素的含量，并和質(zhì)保書參考對照，普通鋼板的Cu、Ni、Cr等幾個貴金屬元素的含量會比耐候鋼質(zhì)保書上的對應含量少10倍或以上。

  希望今天關于耐候鋼的講解對您有用，趕緊收藏起來吧！
